¶ 准备
- 将红外模组安装到 xTool P3 上。
- 下载 xTool 官方软件。
- 用数据线将 xTool P3 连接至电脑，并在软件上连接 xTool P3。
4. 使用红外模组前，先检查固件版本是不是 40.23.004 或以上。如果不是，请按照下图步骤更新固件版本。
 |
 |

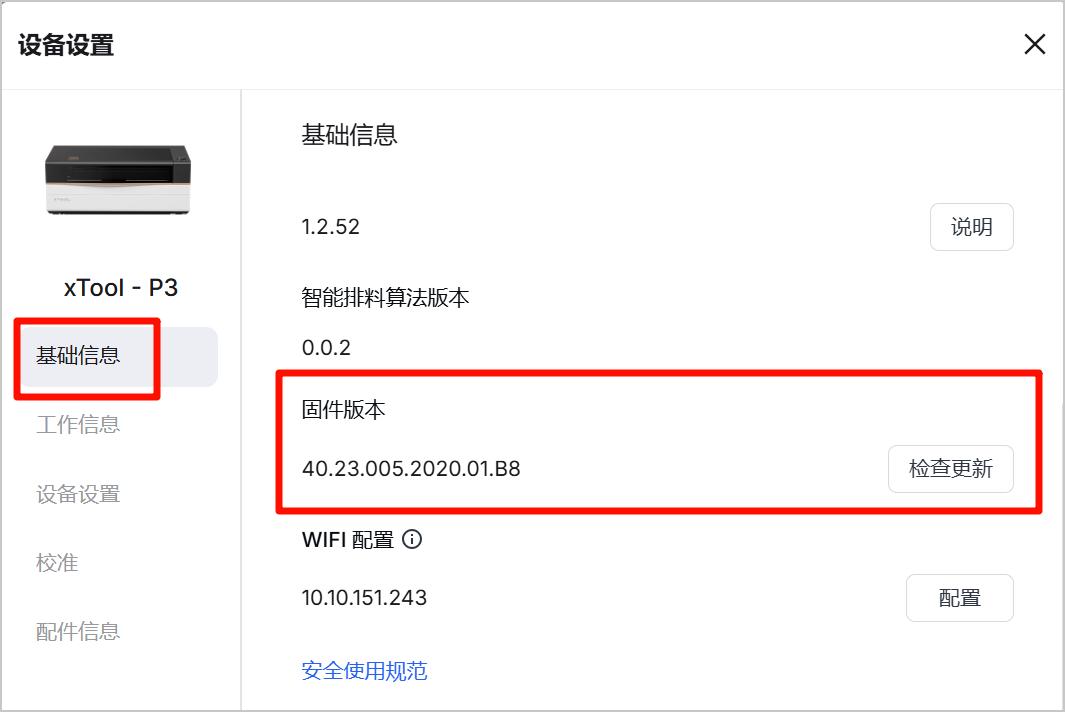

| （1）点击 xTool 软件右上角的 ... 按钮，再点击“设备设置”。 | （2）在弹窗中，点击左边栏的“基础信息”，并查看“固件版本”的信息。如需更新，点击右侧的“检查更新”按钮。 |
5. 准备好以下物料。其中校准块和相干纸是附赠物料，可在红外模组的包装中获取。
|
图片 |
 |
 |
 |
|
物料名称 |
对焦块/校准块 |
相干纸 |
美纹胶（自备） |
|
功能 |
Z 轴校准 |
X 轴和 Y 轴校准 |
|
¶ 校准和使用
提示：
- 使用红外模组前，请先完成以下两个校准，以免加工位置偏移。
- 请按以下步骤依序校准，切勿调换步骤。
¶ 步骤1：沿 Z 轴校准

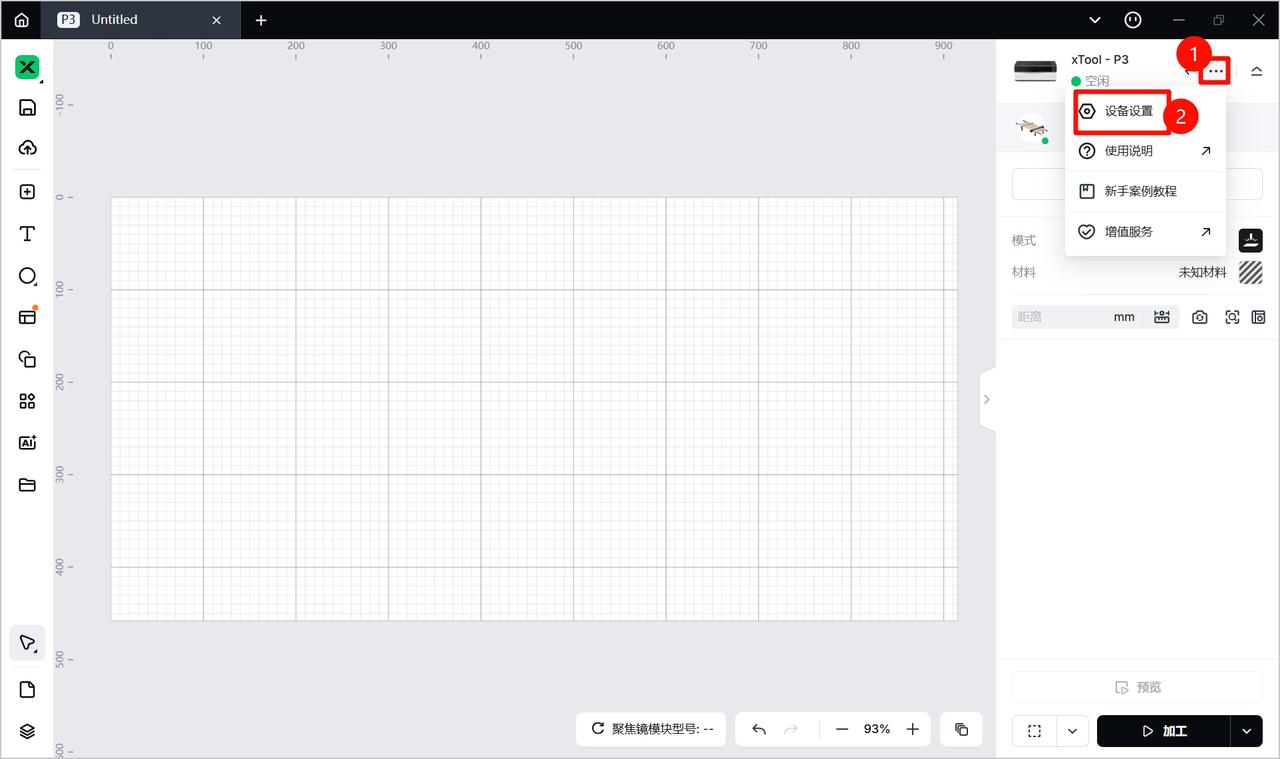

1. 点击 xTool 软件右上角的 ... 按钮，再点击“设备设置”。
2. 在弹窗中，点击左边栏的“配件信息”，然后点击“5W红外激光焦点校准”旁的“校准”。

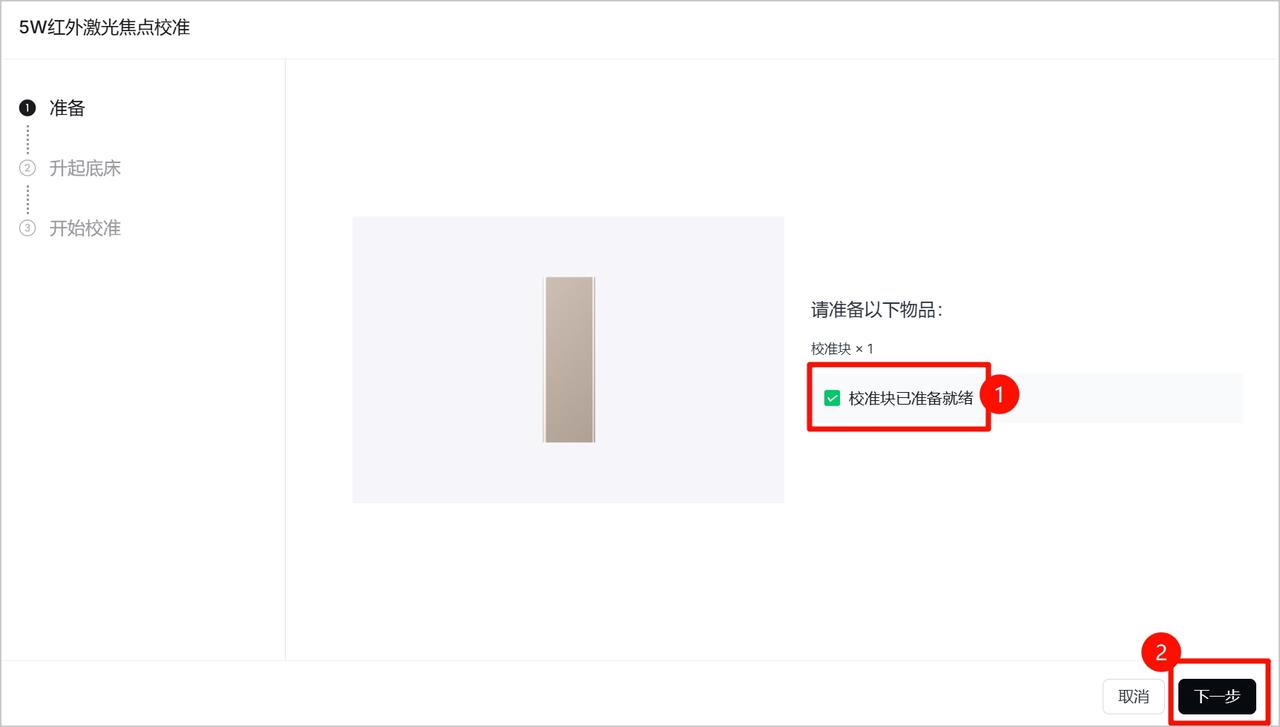

3. 确认准备好校准块后，勾选“校准块已准备好”，点击“下一步”。
4. 移除底板上的杂物，点击“升起底床”。待自动升起完成后，点击“下一步”。

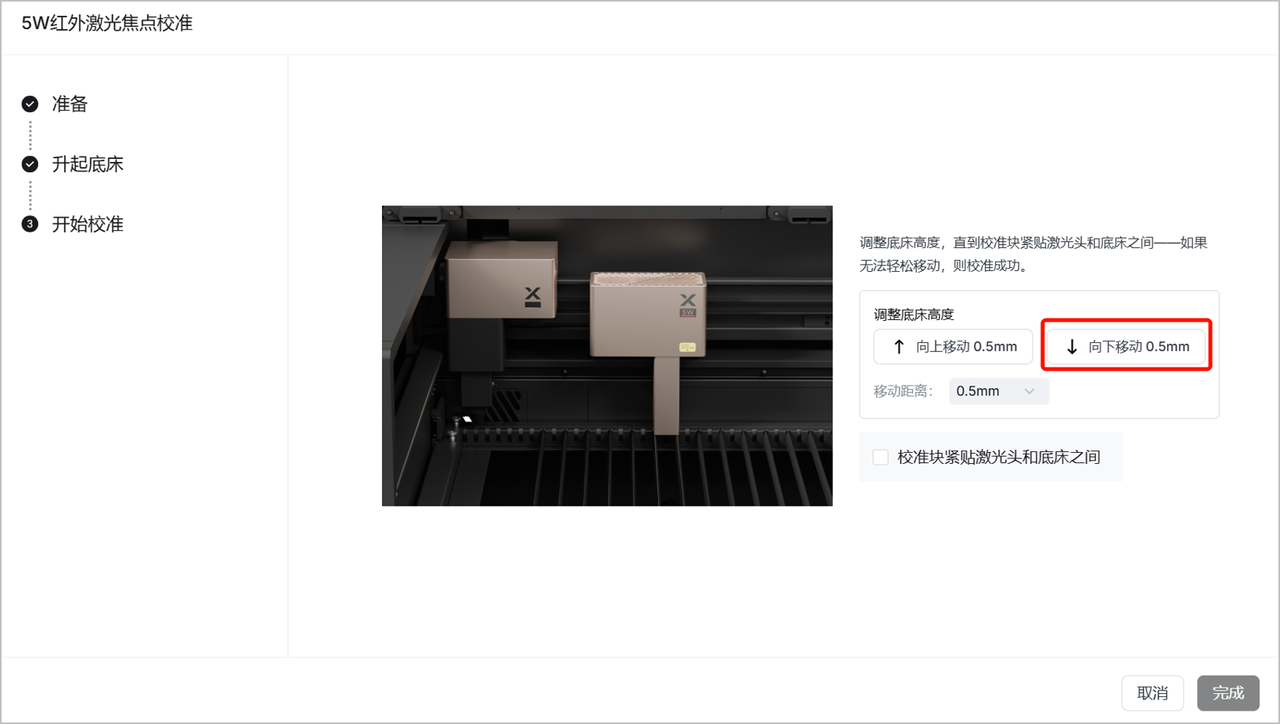

5. 点击“向下移动0.5mm”，稍微下移底板。

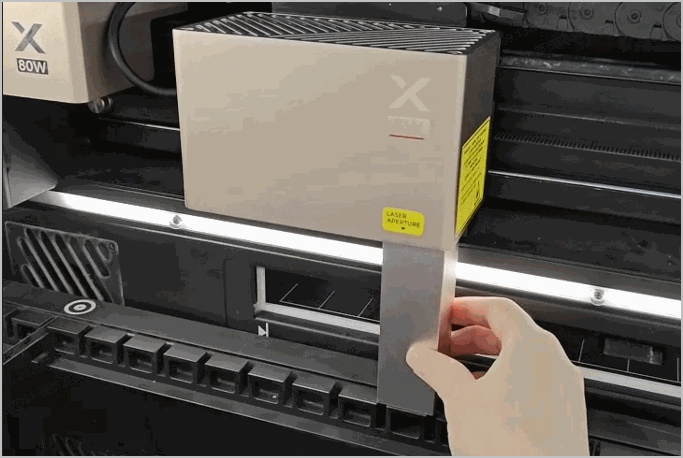

6. 将校准块置于红外模组和底板之间。

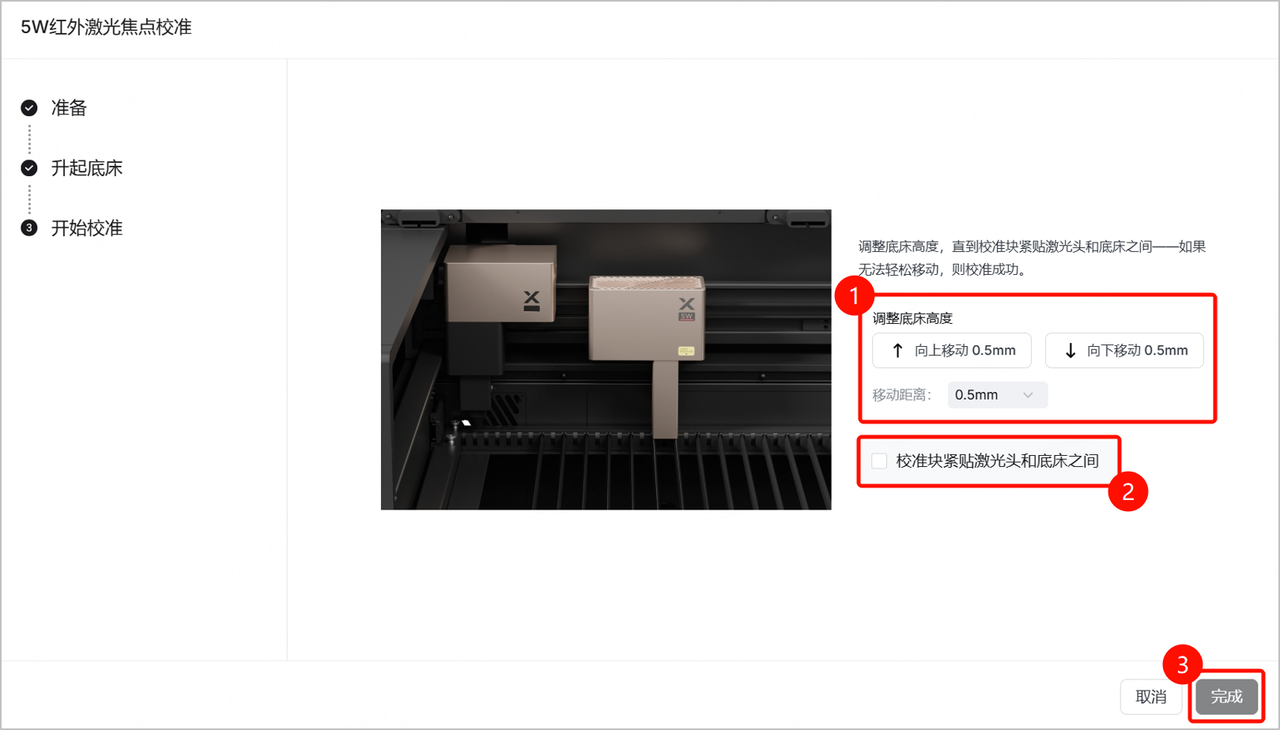

7. 稍微调整底板高度，使校准块稳稳卡在红外模组和底板之间。
（1）点击“调整底板高度”区域的按钮。为更精准地调整，可重新设置“移动距离”。
（2）确认校准块已固定牢固后，勾选“校准块紧贴激光头和底床之间”。
（3）点击“完成”。
8. 移除校准块。
¶ 步骤2：沿 X 轴和 Y 轴校准
1. 点击 xTool 软件右上角的 ... 按钮，再点击“设备设置”。
2. 在弹窗中，点击左边栏的“配件信息”，然后点击“红外激光XY位置校准”旁的“校准”。

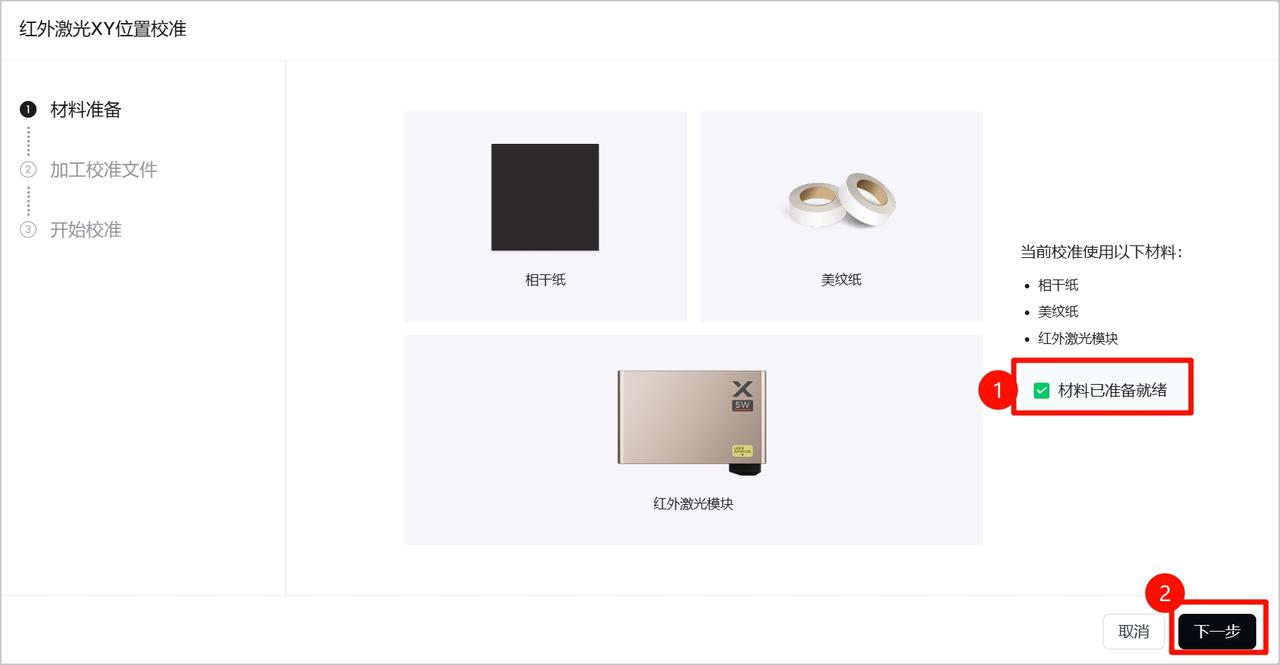

3. 确认准备好相干纸和美纹胶后，勾选“材料已准备就绪”，点击“下一步”。
4. 使用美纹胶将相干纸固定在刀条上。

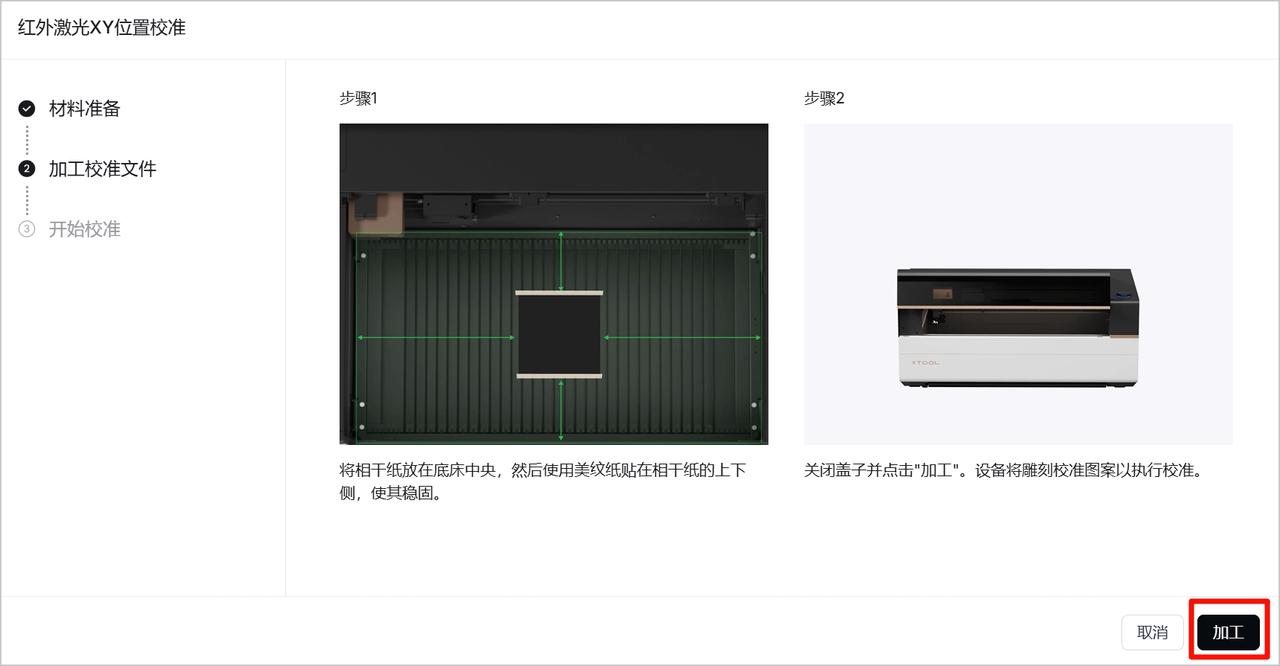

5. 关闭 xTool P3 盖子，在软件上点击“加工”，按下 xTool P3 的加工按键。
|
 |
6. 加工后，相干纸上会有一个白色十字痕迹。此时打开 xTool P3 盖子，观察红点位置，并在软件上将红点调整到白色十字的中心。
 |
 |
| （1）打开 xTool P3 盖子，观察红点和白色十字的中心位置。 | （2）点击“移动激光模块”的按钮，将红点移至白色十字的中心。你可以通过调整“设置移动距离”以获得更靳准的调整。 |

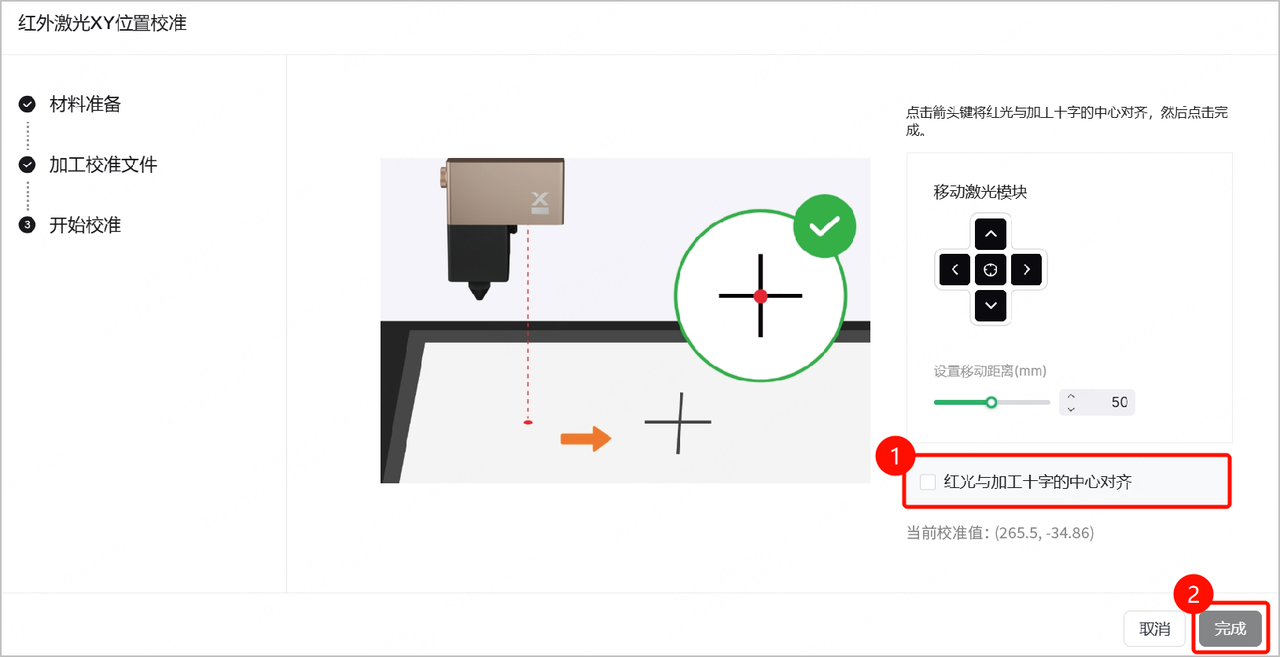

7. 调整完成后，勾选“红光与加工十字的中心对齐”，点击“完成”。然后，等待自动校准完成。
提示：
点击“完成”前，建议记下校准值。或者，也可以从这个路径找到校准值：设备设置 > 配件信息 > 红外激光 XY 位置校准 > 当前校准值。
为什么需要记下校准值：当在材料的同一位置加工同一元素时，如果 xTool P3 的原装激光器和本红外模组的加工位置存在差异（≤ 1 mm），则重新进行步骤2的校准，并通过“移动激光模组”的按键微调位置。

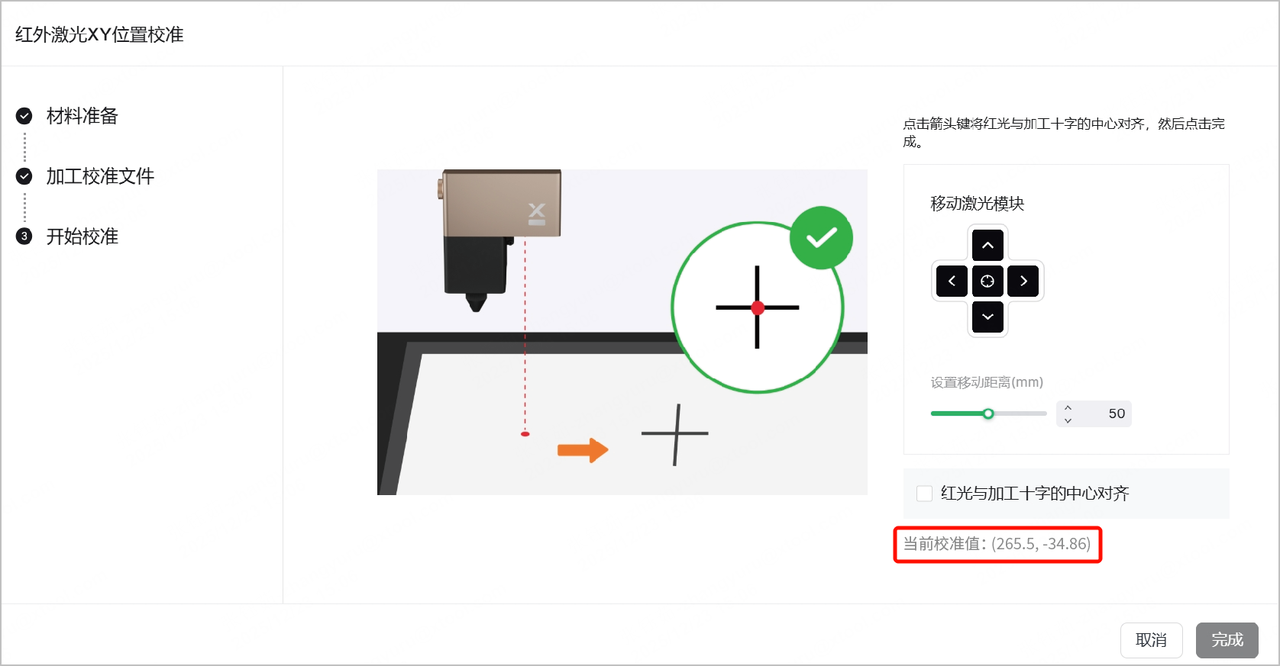

例如，下图中的校准值为（265.5,-34.86）。但红外模组实际加工时，比原装激光器的加工位置向左偏移了 0.5 mm。此时，校准值应调整为（265,-34.86）。在校准步骤中，可以点击向右的箭头，调整红外模块位置和校准值。
¶ 步骤3：使用红外模组

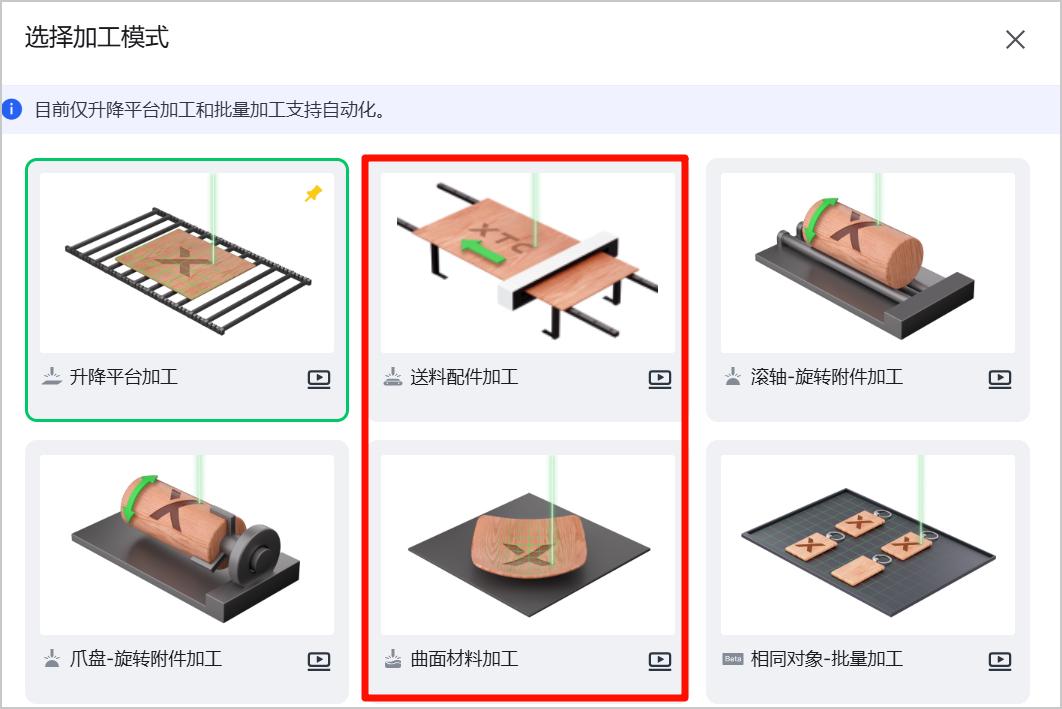

1. 在右侧选择加工模式。
红外模组不支持以下加工模式：
- 使用传送带
- 曲面材料
- 使用旋转附件模式中的自动模式
 |
 |

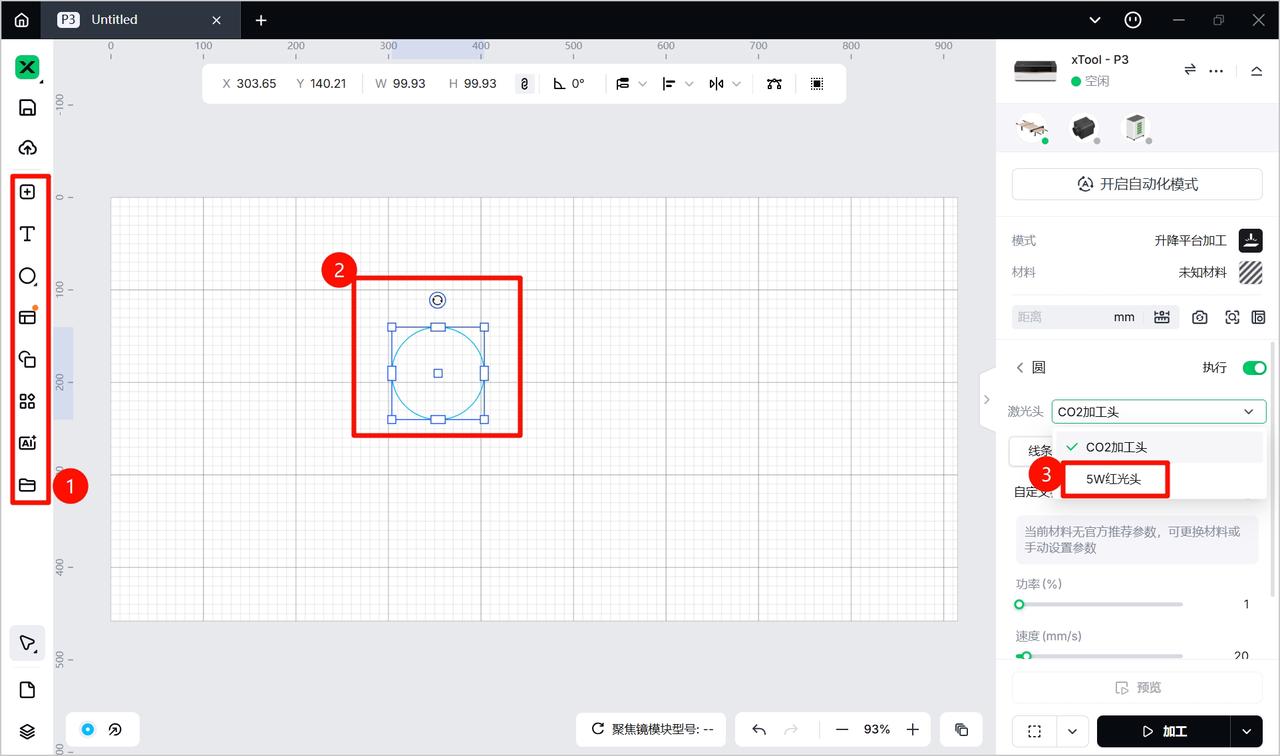

2. 使用左边栏的工具制作加工元素，将其置于画布上。 点击元素，并在右侧面板的“激光头”下拉列表选择“5W红光头”。
3. 选择加工材料类型，设置必要参数，然后点击右下角的“加工”。设置过程中，请遵循软件中的提示操作，以获得更好的加工效果。
提示：红外模组仅支持线条雕刻和填充雕刻，不支持切割。
