¶ 安全第一（必读）
本配件仅可搭配 xTool MetalFab 激光焊接机主机使用，不得用于其他设备或用途。确保本配件已正确组装且可以正常工作。使用前请仔细阅读并遵守本手册及激光焊接机用户手册的所有安全须知和操作指南指示。您可以查看激光焊接机的安全说明。
¶ 激光安全
根据激光可能对人体造成的伤害程度，激光产品被分为多个等级，其中，1 类激光产品危险性最低，4 类激光产品危险性最高。FDA（美国食品药品监督管理局）指出，4 类激光“直射和反射光束都会对眼睛和皮肤造成直接危险，并且可能造成火灾危险”。
xTool 激光焊接机主机为 4 类激光产品，包含一个 4 类工作激光和一个1 类指示激光。工作激光为不可见光，波长 1080±10 nm，功率详见主机对应的说明书。xTool 激光焊接机主机搭配本配件使用时，若眼睛或皮肤直接暴露于工作激光辐射下，可能会受到严重损害。激光漫反射和镜面反射也可能造成严重的视网膜和/或角膜损伤，导致永久性眼睛损伤。此外，激光清洗过程中，高功率激光光束和加工材料之间的相互作用可能产生热和火花，也会导致眼和皮肤损伤风险。因此，本产品仅供专业使用，使用时需格外注意操作安全。
请遵循以下安全准则：
- 只有经过专业培训的人员才可以使用本配件进行激光清洗。设备需要有指定的合格的激光安全员，并由安全员运行，或者在安全员的指导下运行。安全员有义务评估设备激光风险并建立安全管控机制，确保操作人员的安全，并防止未经培训的人员进入激光辐射区。
- 应建立封闭的激光受控区域，仅可在激光受控区域内操作本设备。你可以使用权限控制钥匙远程互锁功能搭建受控区域，可访问 xTool 权限控制钥匙查看操作指引。
- 确保进入激光受控区域的人员为专业受训人员，且已穿戴必要的个人防护用品，以保证安全。可以参考产品的 MPE（最大允许暴露值）和 NOHD（标称眼部危险距离）来确定必要的安全措施。关于每款 xTool 4 类激光产品的 MPE 和 NOHD，可访问 support.xtool.com/article/1444 查看。
- 激光受控区域内，所有人员都必须穿戴：
- 护目镜或防护面罩：可屏蔽 1080 ± 10 nm 波长激光，同时光密度大于6
- 耐激光和耐热的手套、服装和围裙
- 搭配本配件和 xTool 激光焊接机使用时，应根据加工场景在激光光束传播路径四周搭建适当的防护栅栏，以限制激光光束向周围传播。在激光受控区域内安装的栅栏应由激光安全材料制成（请参考 IEC 60825-4 或其它适用标准），能够承受直射和漫反射的激光束。

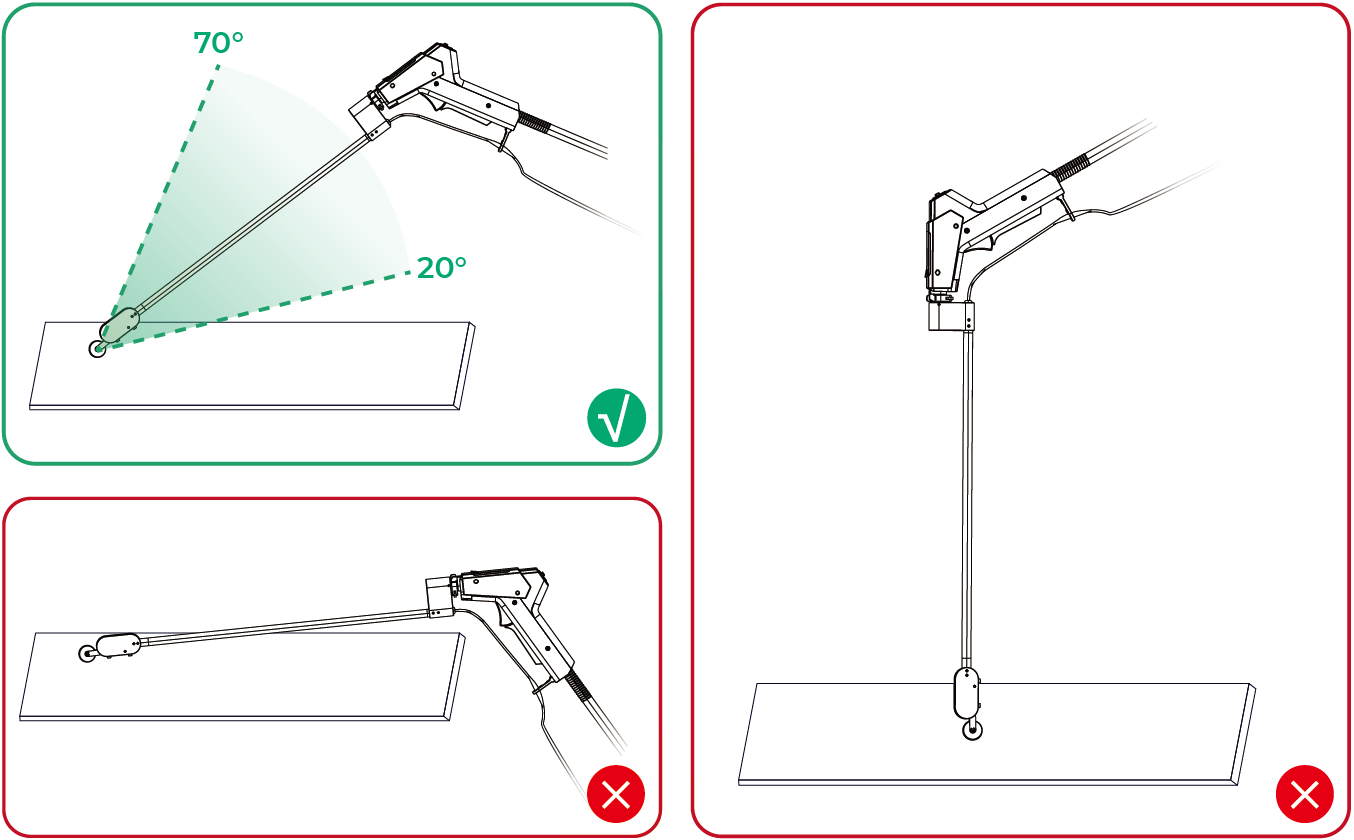

- 清洗过程中，本配件与清洗平面的夹角需保持在 20° 至 70°。

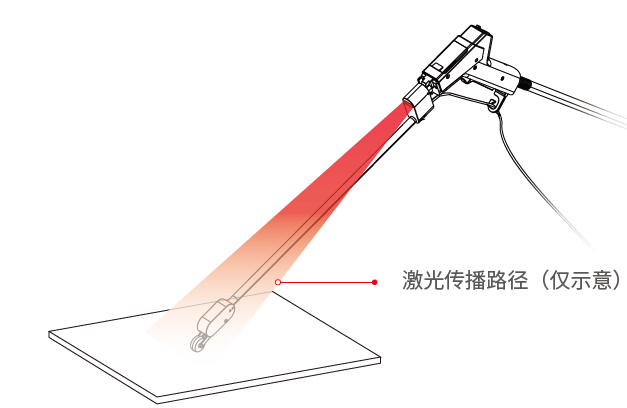

- 在激光传播路径中：
- 请勿站人或将手伸入，以免受伤；
- 请勿放置易燃物体，以免起火；
- 请勿放置其他遮挡物，以免影响清洗效果。

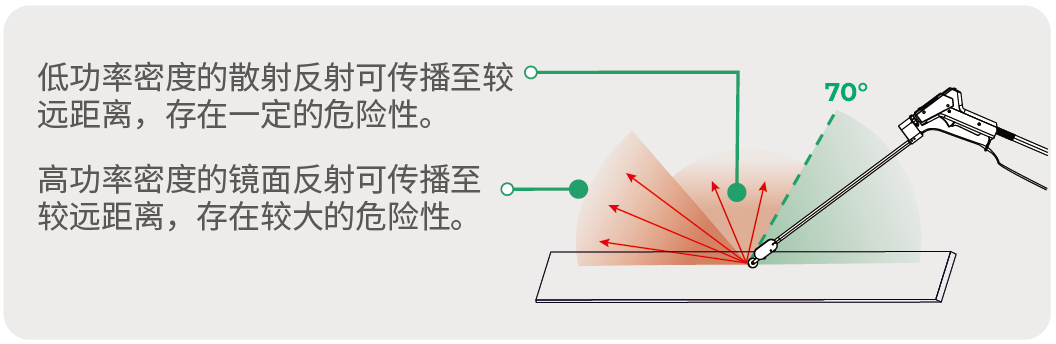

- 在激光反射区域内，请勿站人、观察加工情况，或将手伸入。
- 激光束可能从多个表面反射。因此观察清洗情况时，选择安全的观察位置，并始终注意激光多重反射的危险。
- 请勿在住宅区、公共场合或者非专业受训人员及儿童在场的场合中使用设备。
- 如出现异常情况，请立即按下急停开关以停止出光。
¶ 其他注意事项
请遵循以下操作原则：
- 安装本配件前，务必先关闭焊接机主机电源。
- 清洗前，请务必检查本配件和附赠的清洗镜片是否损坏。请勿以任何方式操作损坏或有缺陷的配件和镜片。
- 清洗前，请将待清洗的金属水平放置在平稳、不易燃的平面上。
- 清洗结束后，请点击焊接主机触控屏上的“激光使能”，使其置灰，以防设备误出光。
- 清洗结束后，清洗平面和焊枪零件（包括超宽清洗配件的滚轮等）短时间内将保持较高温度。切勿在未采取防护措施的情况下触碰高温区域，以免烫伤。
- 无论焊接机是否开启，请勿将本配件对准任何人员，以免意外发生。
- 产品禁止自行维修，必须返厂或由授权专业人员维修。
¶ 物料清单
 |
 |
 |
 |

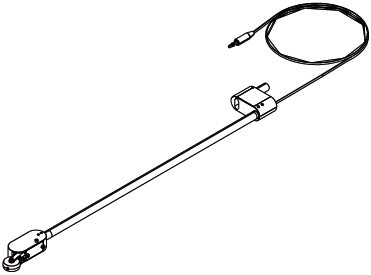

| xTool 超宽清洗配件 | 清洗镜片 | 防尘塞 |
快速使用指南 安全说明 |

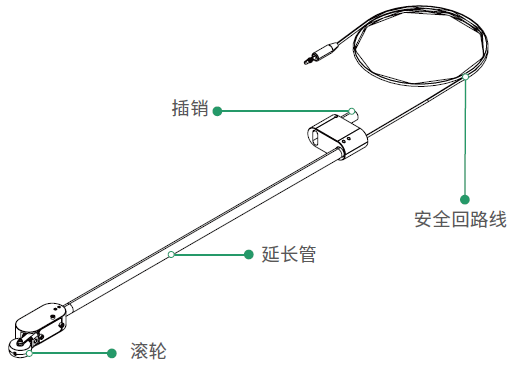

¶ 认识超宽清洗配件
¶ 安装超宽清洗配件
■ 本超宽清洗配件可搭配不同功率的 xTool MetalFab 激光焊接机使用。本文以 1200 W 的焊接主机为例，演示安装和使用步骤。
■ 请确保 xTool MetalFab 激光焊接机已按照其《快速使用指南》正确完成组装。

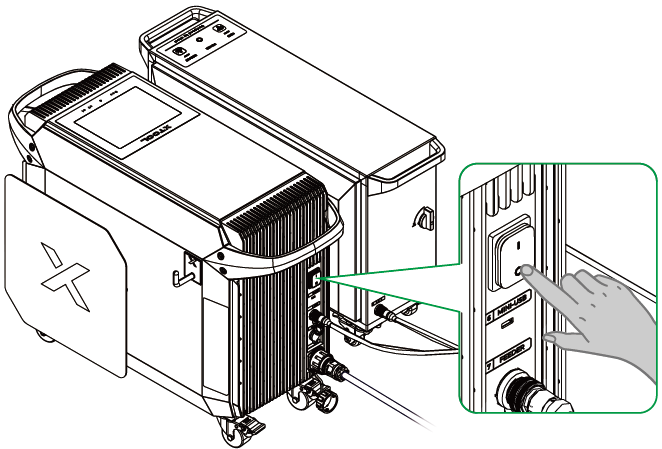

1. 关闭焊接主机电源。

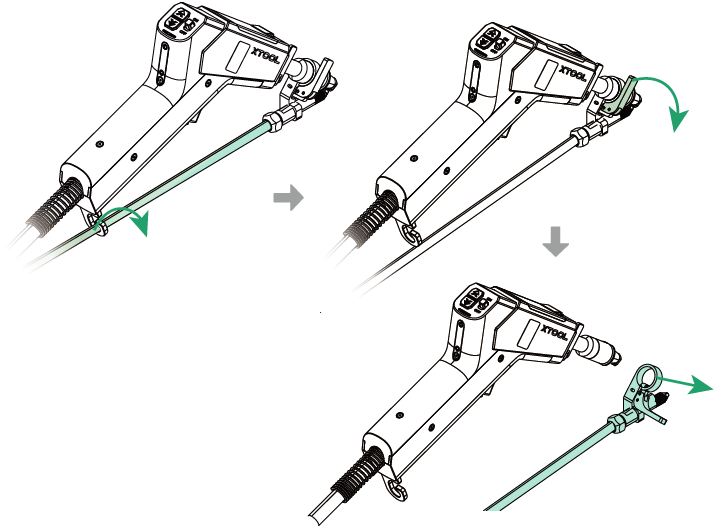

2. 移除送丝管。
将送丝管从挂钩中取出，并打开卡扣。然后，移除送丝管。
3. 安装清洗镜片。
操作前：
■ 确保环境干净无尘
■ 洗净双手或佩戴无尘手套（无附赠）
■ 先使用无尘纸或无尘布将焊枪擦拭干净

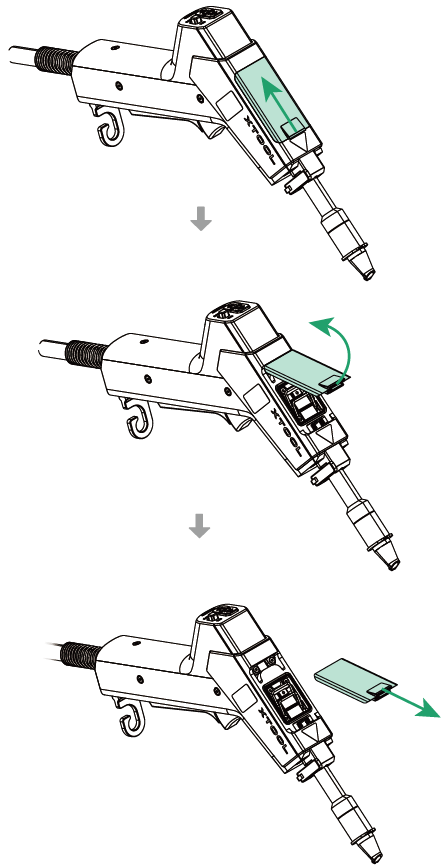

（1）取下焊枪顶部的盖子。

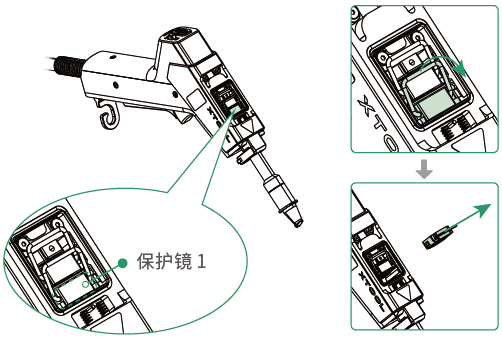

（2）取出保护镜 1。
取出保护镜后，建议将焊枪盖子装回，以免灰尘落入焊枪内部，造成焊枪损坏。

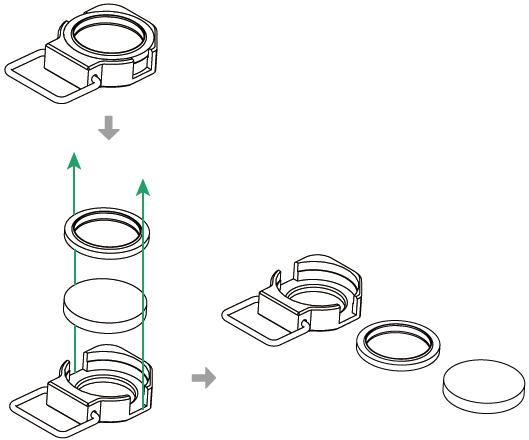

（3）确保双手洁净或佩戴无尘手套，取出垫圈和镜片。

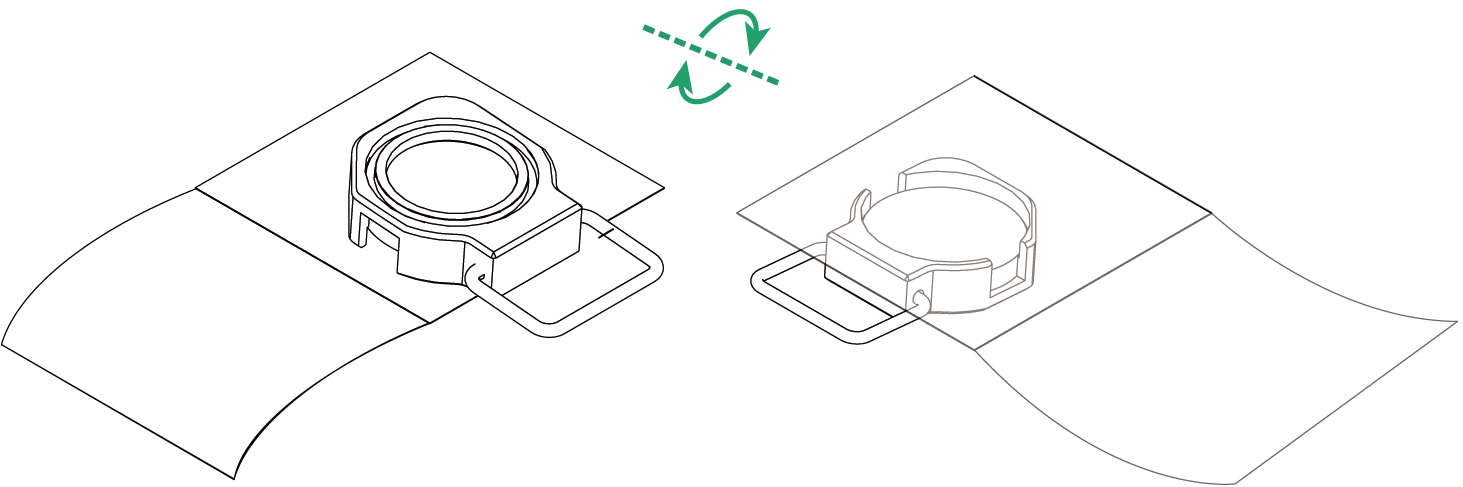

镜片换下后，请用清洗镜片的保护膜或洁净的镜片布（无附赠）包裹保存，避免镜片脏污。

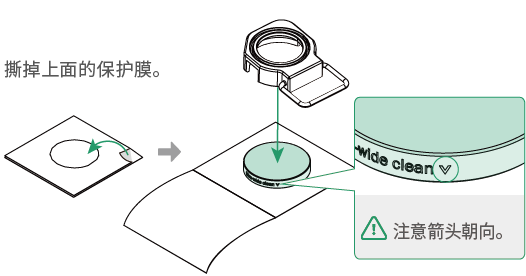

（4）安装清洗镜片。
安装过程中，避免手指或其他工具接触镜片，以免镜片脏污。若镜片不小心脏污或落灰，请使用棉签进行清洗。

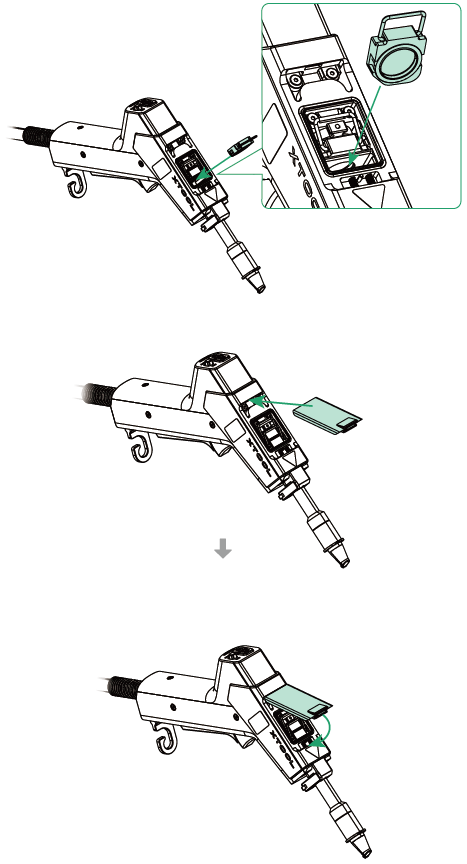

（5）将组装好的清洗镜片装回焊枪。

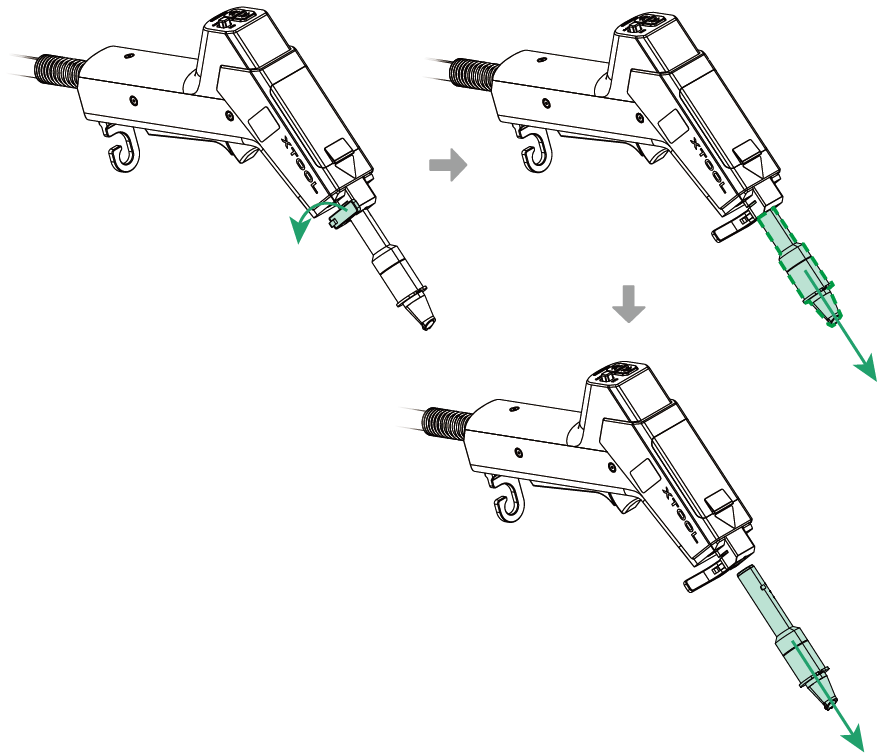

4. 拆除焊枪喷嘴

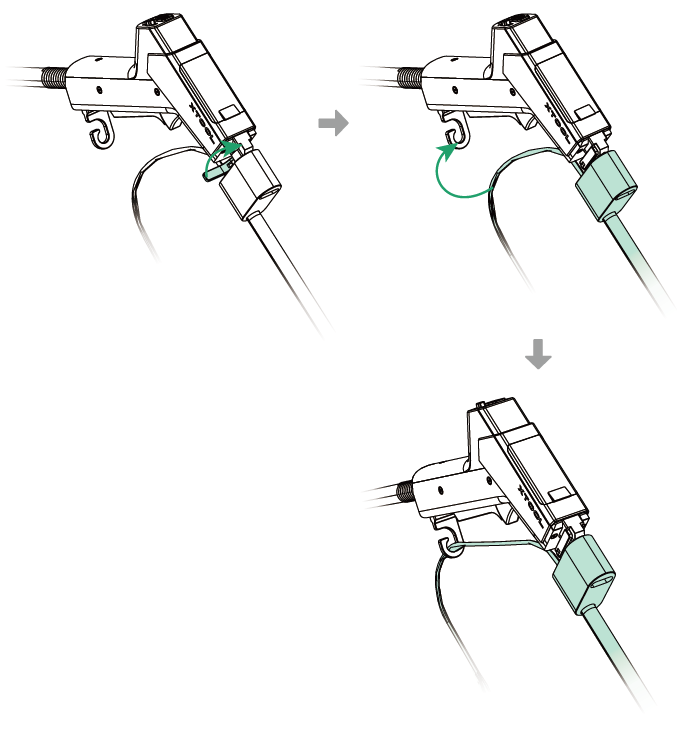

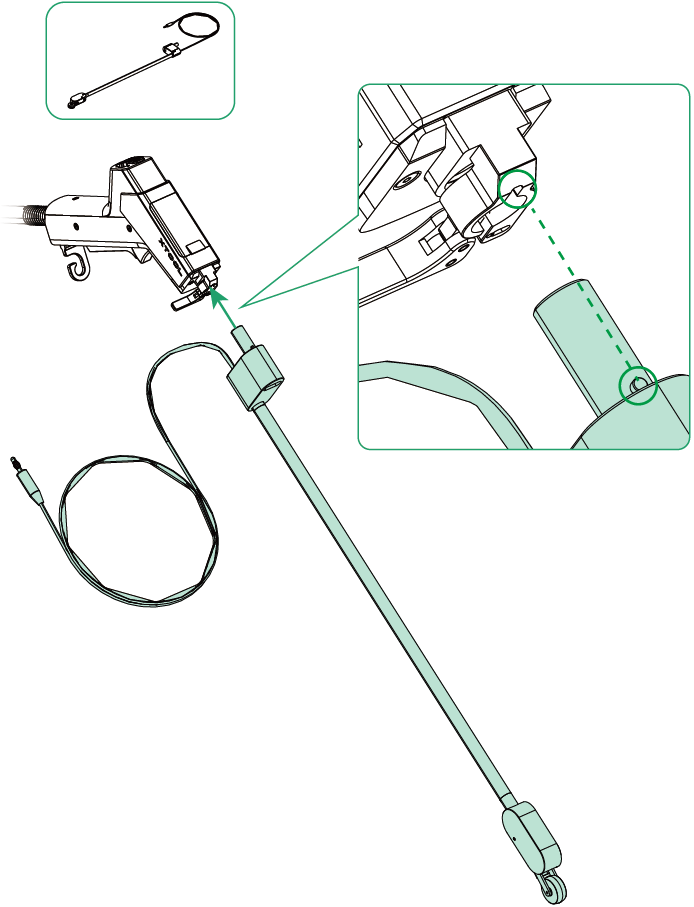

5. 安装超宽清洗配件

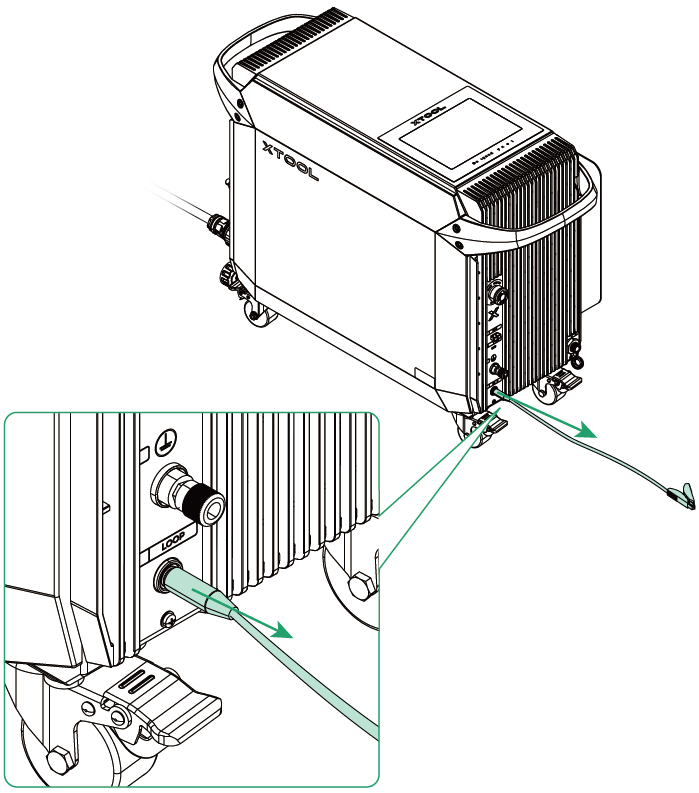

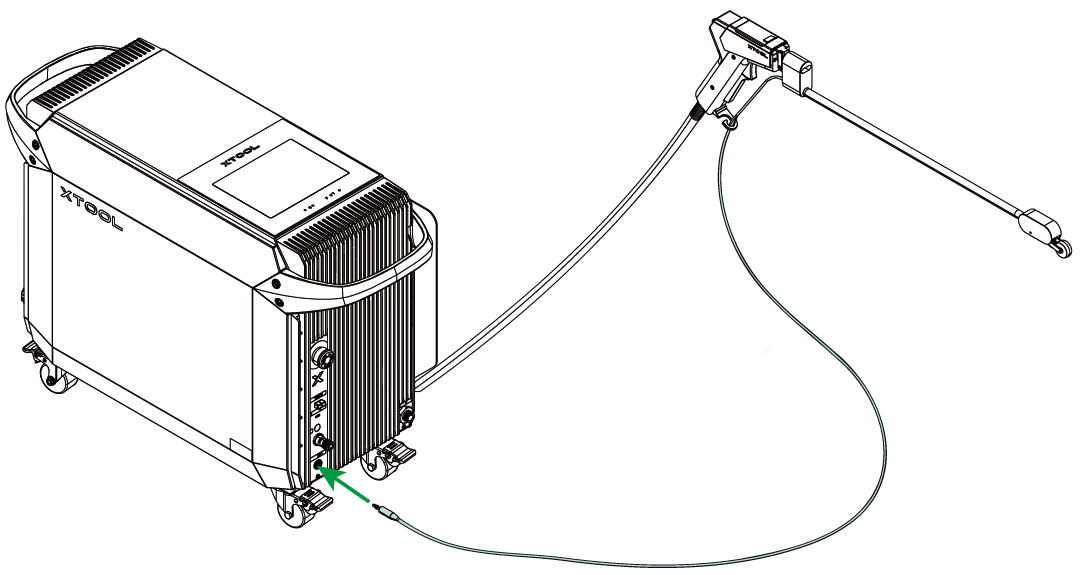

6. 连接安全回路线
（1）拔出焊接主机原配的安全回路线。

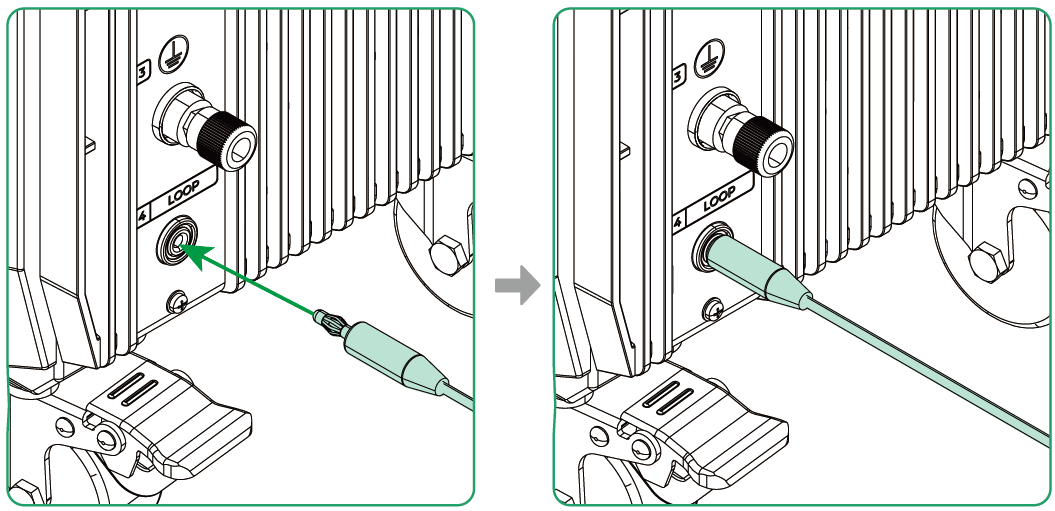

（2）将超宽清洗配件的安全回路线插入 LOOP 孔。
¶ 使用超宽清洗配件
请先按照《安全说明》的指导，穿戴好个人防护用品，做好安全防护措施，再开始操作。必要的个人防护用品包括：激光护目镜、防护面罩、耐激光和耐热的手套、服装和围裙。

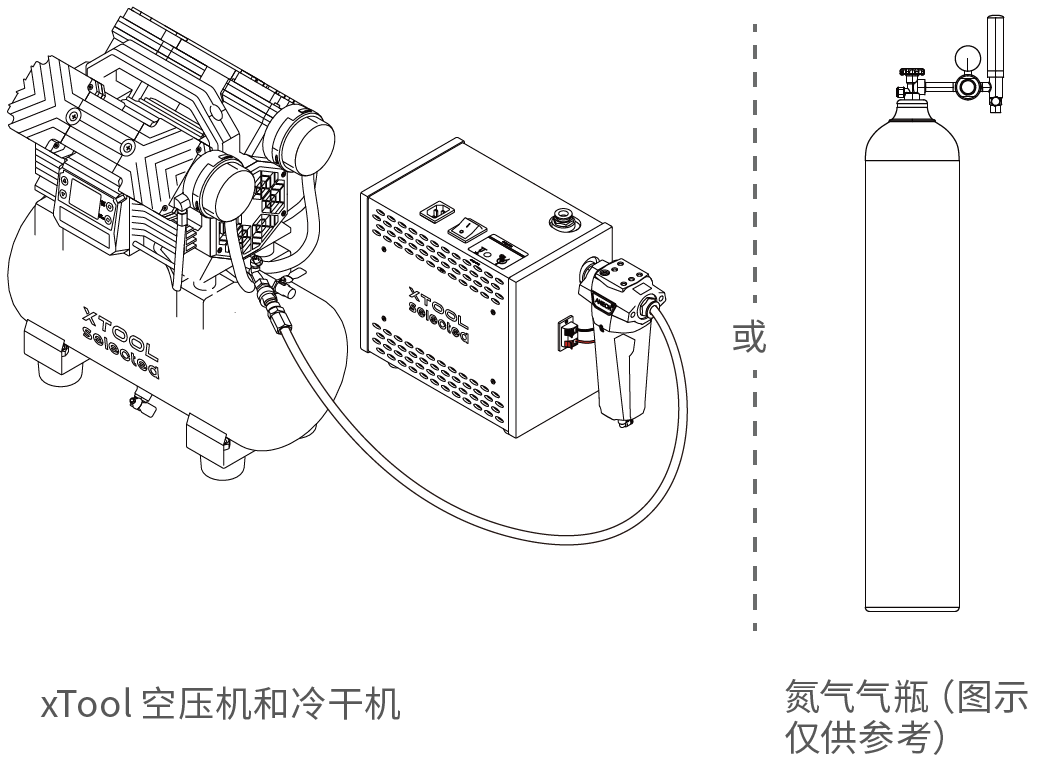

1. 连接气瓶或制气装置
保护气体要求：
■ 气体类型：压缩空气或氮气
■ 气压范围：0.3 MPa 至 0.6 MPa
■ 物料准备:若使用气瓶,请自行配备减压阀等必要物料,确保保护气体符合上述要求。
（1）如果已连接的气瓶不能达到要求，请按照上述要求自备合适的设备或气瓶、其他物料，并替换原来的气瓶。
（2）按照该设备或气瓶的使用说明打开气阀，调节气压至合适范围。

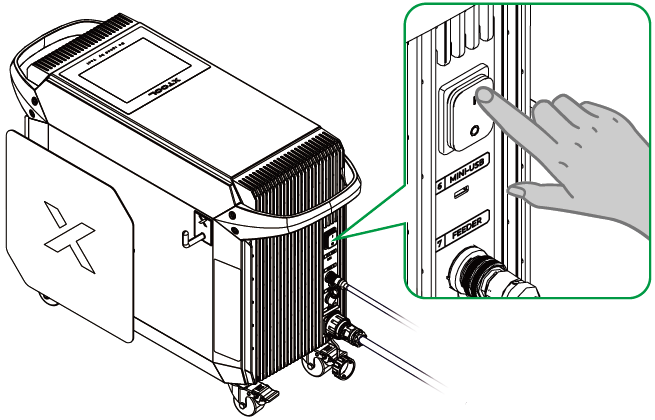

2. 打开焊接主机电源

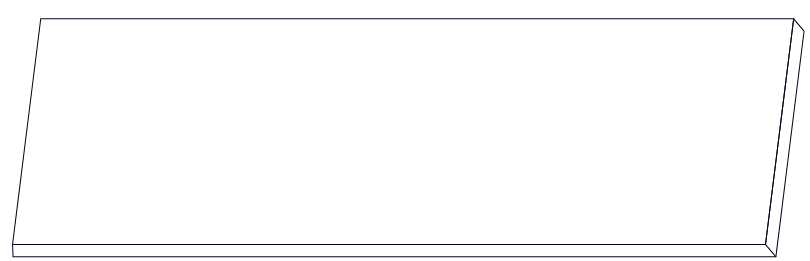

3. 放置材料
4. 将待清洗的金属水平放置在平整、不易燃的平面上

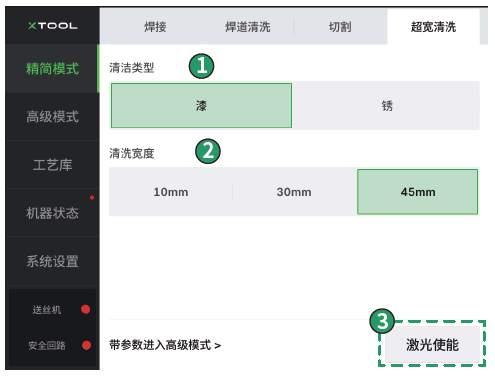

（1）在焊接机主机触控屏点击“精简模式”>“超宽清洗”。

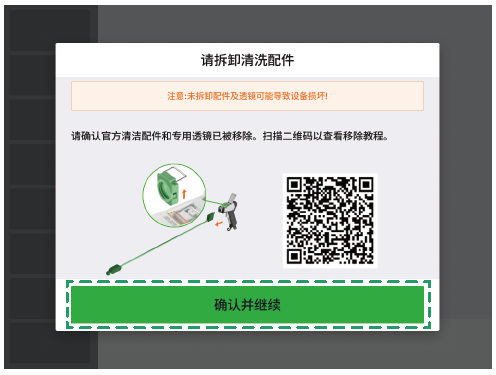

（2）确认超宽清洗配件已正确完成安装后，点击“确认并继续”。
（3）选择对应的清洗类型和宽度后，点击“激光使能”。
上图的清洗宽度值仅供参考。实际清洗宽度受延长管和金属表面的夹角角度影响。
5. 开始清洗

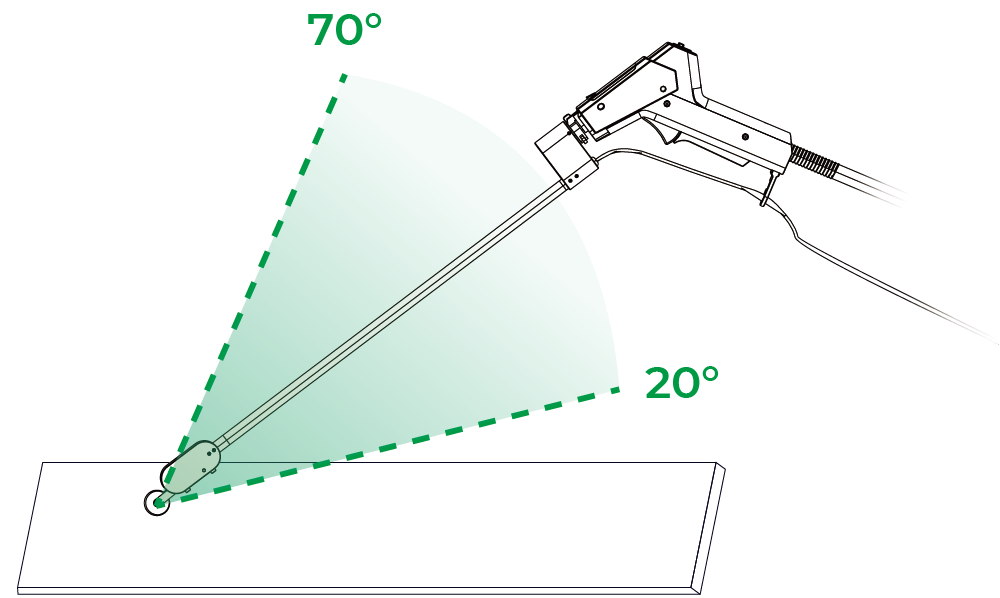

（1）拿稳焊枪，使滚轮停靠于待清洗的金属表面，延长管与金属表面的夹角大致为 20° 至 70°。

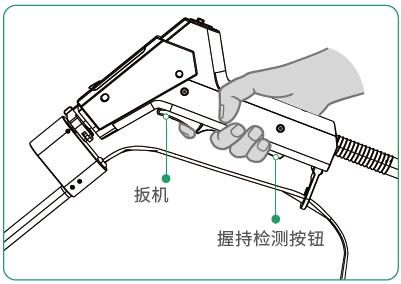

（2）同时按住握持检测按钮和扳机。此时焊枪开始释放保护气体，并处于待出光的状态。

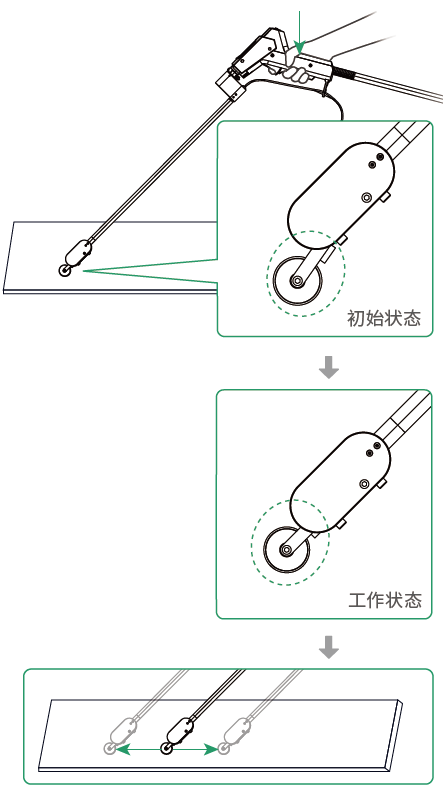

（3）下压焊枪，使滚轮抬升并导通安全回路，随后激光器开始出光。此时可前后移动焊枪，以清洗金属。
■ 确保滚轮处于工作状态，以使安全回路闭合，满足出光条件。
■ 避免长时间激光清洗 1 mm 及以下厚度的金属板材，以防板材变形。

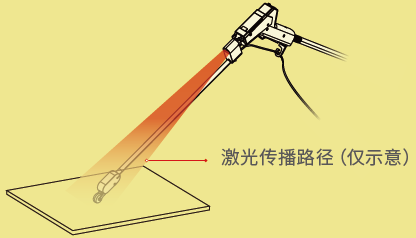

■ 在激光传播路径中：
- 请勿站人或将手伸入，以免受伤；
- 请勿放置易燃物体，以免起火；
- 请勿放置其他遮挡物，以免影响清洗效果。

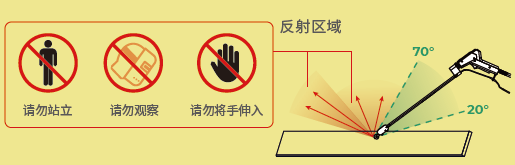

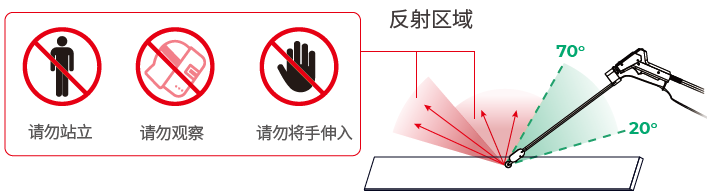

■ 在激光反射区域内，请勿站人、观察加工情况，或将手伸入。
■ 清洗结束后,清洗平面和焊枪零件（包括超宽清洗配件的滚轮等）短时间内将保持较高温度。切勿在未采取防护措施的情况下触碰高温区域，以免烫伤。
■ 清洗结束后，请在触控屏上关闭激光使能，防止设备误出光。

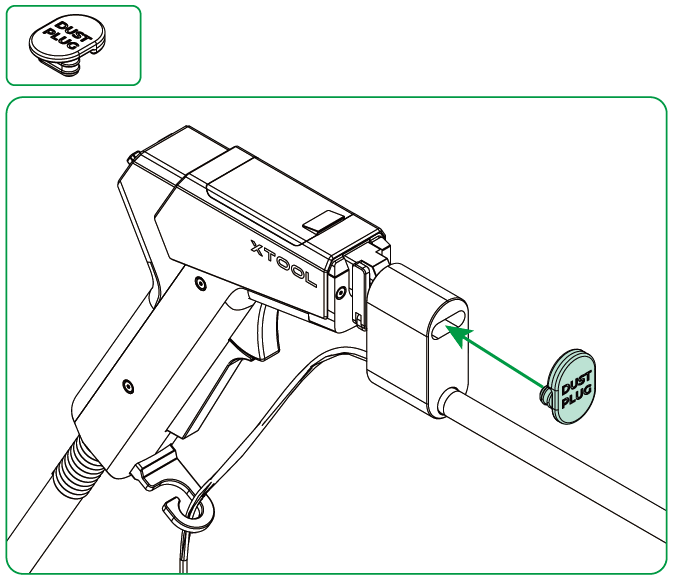

（4）清洗结束后，请及时装上防尘塞，以免灰尘污染镜片。
每次开始清洗前，请先将防尘塞取出，以免损坏设备。
关于xTool激光焊接机搭配超宽清洗配件的更多使用说明，请扫描二维码或访问 s.makextool.com/wiki/maxclean-accessory 查看。
¶ 清洗后复原焊枪
■ 本章节仅介绍关键的复原步骤，细节可参照前述类似步骤。

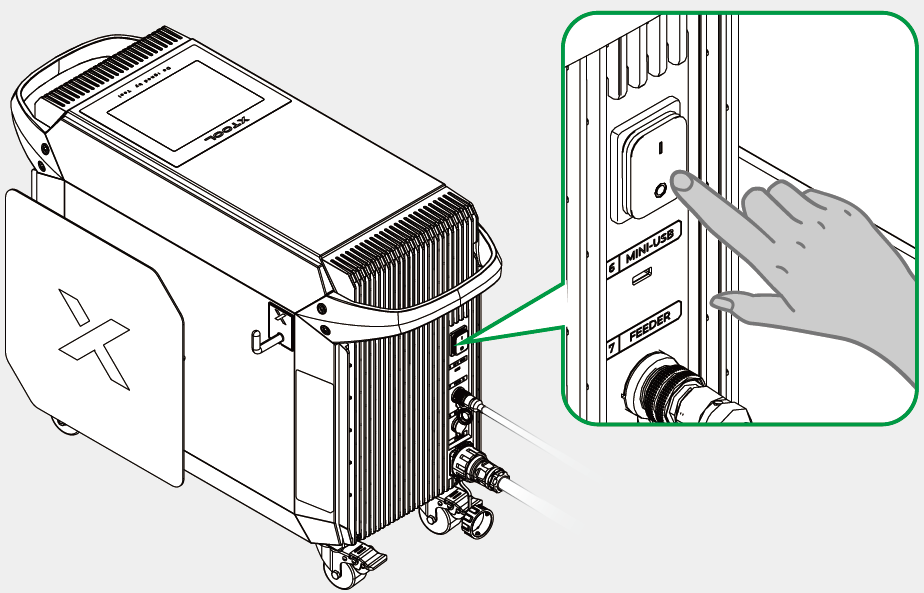

■ 复原前，请先关闭电源。
1. 拆除超宽清洗配件

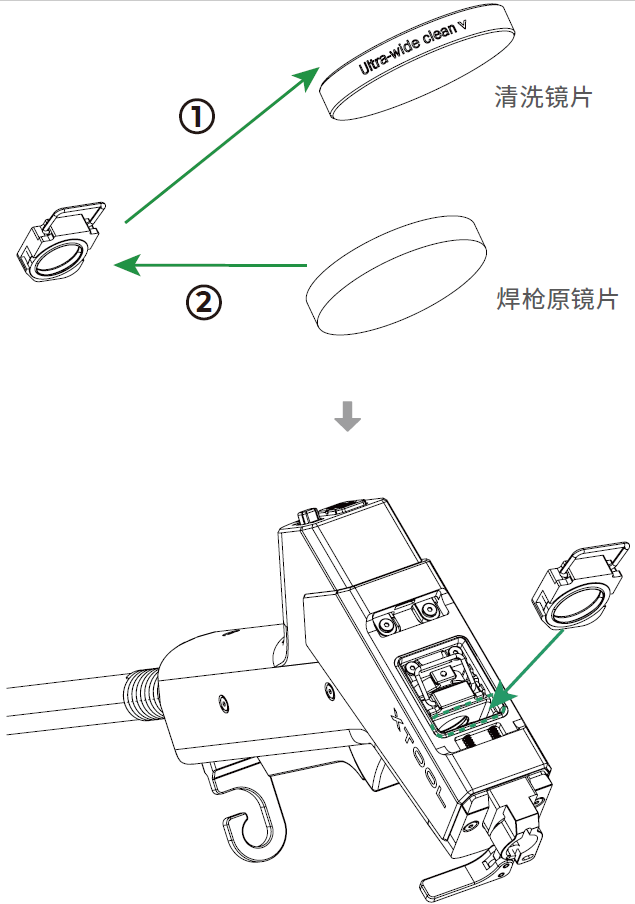

2. 更换镜片

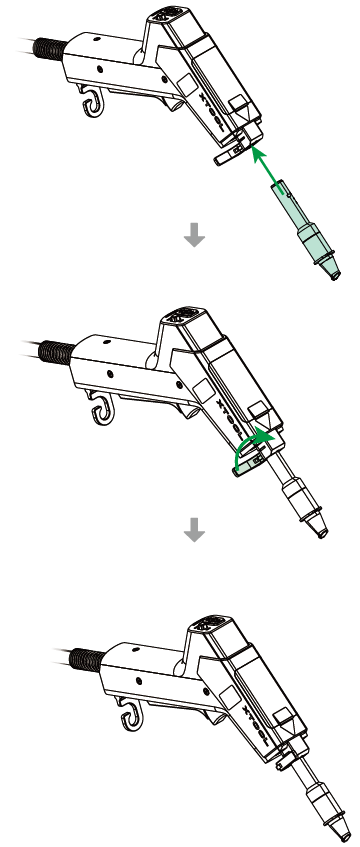

3. 安装所需的喷嘴
