提示： 本文以“底板平面加工”为例，介绍使用手机端 XCS 控制 xTool S1 进行加工的流程。“旋转附件加工”和“丝网制版”模式下，XCS 的操作流程与底板平面加工类似。
如需了解“旋转附件加工”和“丝网制版”的详细操作步骤，请查看：加工圆柱材料（配合旋转附件使用）、加工印刷网版（配合丝网印刷机使用）。
¶ 加工说明
搭配不同的配件，xTool S1 可加工的材料厚度不同。
| 设备与配件组合 | 可加工材料厚度（H） |
|---|---|
| xTool S1 | 0 mm ＜ H ≤ 42 mm |
| xTool S1 + 刀条 | 0 mm ＜ H ≤ 34 mm |
| xTool S1 + 蜂窝板 | 0 mm ＜ H ≤ 15 mm |
| xTool S1 + 扩展底座 | 70 mm ≤ H ≤ 125 mm |
| xTool S1 + 扩展底座 + 蜂窝板 | 0 mm ＜ H ≤ 99 mm |
| xTool S1 + 扩展底座（支持送料版） | 15.5 mm ≤ H ≤ 133.5 mm |
| xTool S1 + 扩展底座（支持送料版） + 蜂窝板 | 0 mm ＜ H ≤ 106.5 mm |
¶ 操作步骤
¶ 放置材料
打开 xTool S1 的盖子，将需要加工的材料放置到底板上。
注意： 如需切割材料，建议先在底板上放置刀条或蜂窝板，再放置材料。这样，可以减轻材料背部熏黄，并保护底板。
关于使用刀条的详细说明，请查看“刀条”。
关于使用蜂窝板的详细说明，请查看：“蜂窝板”。
¶ 创建一个新项目
在 XCS 首页下方，点击
> “+ 新建项目”。
¶ 选择加工模式和材料名称
（1）在项目编辑页右下角，点击“加工设置”。
（2）选择一个加工模式。此处我们以“底板平面加工”为例。
（3）在“官方耗材”或“自定义耗材”页签下选择你所用的材料的名称，点击“确认”。
提示：
- 点击“更多”进入 xTool 耗材参数库可查找更多材料。
- 如未找到对应的材料名称，可选择“自定义材料”。选择“自定义材料”需手动设置加工参数。
- “自定义耗材”页签显示用户自主添加的加工材料。可点击“+添加材料”按钮进行添加，具体操作步骤请参考添加自定义材料。
- 使用材料列表或耗材库中的材料，软件将根据材料类型自动设置加工参数。
- 软件自动生成的参数对 xTool 官方材料应用效果最佳，你可以根据需要对参数进行调整。
（4）根据需要，选择开启或关闭“激光头位置”。
提示： 若开启“激光头位置”，则点击进入画布后，可在画布中实时查看激光器的位置。画布中的红色十字即表示激光器位置，同时你也可以查看激光器的坐标。
¶ 激光对焦
xTool S1 配备有距离传感器，可以自动测量激光器与材料表面的距离。你也可以手动测量和计算激光器与材料表面的距离，将得到的数值输入 XCS 中。加工时，xTool S1 将根据“距离”参数进行对焦。
¶ 自动测距
（1）移动激光器至材料上方，使定位光斑落于材料表面。
（2）在 XCS 界面上方，点击“距离”参数中的
图标，xTool S1 将自动测量激光器到材料表面的距离。
注意： 自动测距前，确保距离传感器的探针处于未伸出的状态。
¶ 手动测距
（1）使用尺子测量材料上表面到激光器顶部的距离。
（2）将步骤（1）测量得到的数值减去 100 mm（3.937 英寸），把计算值输入“距离”参数中。
¶ 画布中标记加工区域
（1）在 XCS 左下角，点击“标定加工区域”>“开始标定”。
（2）点击“选择标定方式”。根据目标加工区域的形状，选择合适的标定方式，然后点击“开始标定”。
（3）手动移动激光器，使红十字光斑落在目标加工区域的顶点处，然后按下设备按钮，记录该顶点位置。重复相同操作，直至完成所有定位点的记录。
.gif)
（4）在 XCS 中点击“结束标记”>“完成”，然后目标加工区域就会对应地在画布上被标记出来。
提示： 你还可以通过“拍照对位”功能，在画布中插入加工区域的照片，实现可视化对位。详细操作方法，请查看“使用S1的手机拍照上传定位功能”。
¶ 设计加工图案
提示： 画布中黑边方框内的区域为目标加工区域，你可以在标记区域内设计加工元素。
（1）使用画布下方的工具，在加工区域内创建对象。你可以导入图像、插入图形、输入文字或绘制图案等。
提示： XCS 支持导入的图像格式：SVG、DXF、JPG、JPEG、PNG、BMP 等。

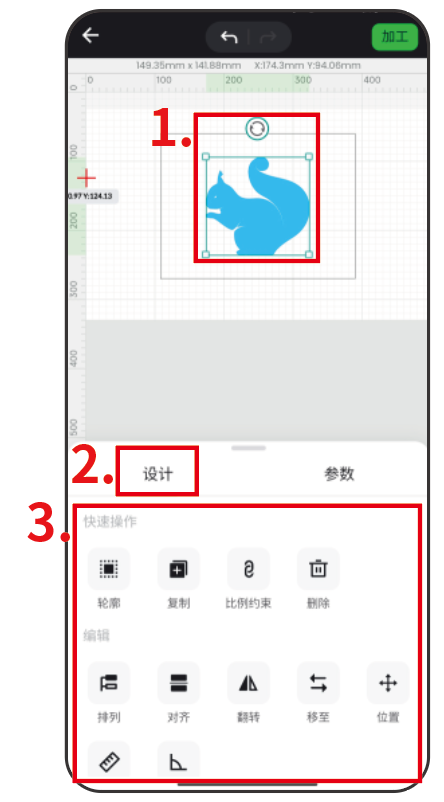

（2）选中对象，点击下方的“设计”页签，使用设计面板内的工具，进一步编辑对象。
提示： 关于编辑工具的详细说明，请查看：xTool Creative Space。
¶ 设置加工参数
选中画布中的对象，点击下方的“参数”>“参数面板”，为选中的对象设置加工参数。
注意：
- 若你之前为相同的材料保存过参数方案，可直接使用参数方案，无需重新设置参数。
- 设置参数时，请勿遗漏画布中的对象，否则，被遗漏的对象可能无法正常加工。
- 位图对象与矢量对象可设置的参数不同。你可以一次选中多个相同类型的对象，为它们设置相同的加工参数。
提示： 关于各个参数的具体含义，请查看：xTool Creative Space。
¶ 预览加工区域
走边框，即激光光斑将沿着加工对象的边缘移动，使你能够在材料表面预览加工区域。具体操作步骤如下：
（1）在软件右上角，点击“加工”，设置走边框速度。
提示： 点击下方的方向键可以移动激光器，另外三个参数用于移动控制。
- XY移动速度：点击方向键后，激光器在 XY 方向上的移动速度；
- XY移动距离：点击方向键后，激光器在 XY 方向上的移动距离；
- Z移动距离：点击方向键后，激光器在 Z 方向上的移动距离。
（2）在 XCS 上点击“走边框”。关闭 xTool S1 的盖子，按下按钮，开始走边框。激光光斑将沿着加工图案的边缘移动，你可以在材料表面预览加工区域。
注意： 走边框时，请关闭盖子，防止激光漏出。
（3）如果加工区域不理想，你可以调整材料位置或画布中的元素，然后重新走边框进行预览。确认加工区域后，点击“结束”可停止走边框。
¶ 开始加工
（1）完成走边框后，点击“加工”按钮。
（2）进行加工预览。
点击
按钮，可观看加工路径模拟动画。你还可以设置“移动路径”的开启与关闭，以及动画速度的快慢等。
（3）在 XCS 中点击“开始”。XCS 显示“就绪”后，关闭 xTool S1 的盖子，然后在 xTool S1 上按下按钮，开始加工。
提示： 加工过程中，如需暂停加工，可在软件中点击“暂停”或者在 xTool S1 上短按旋钮；如需终止加工，可在软件中点击“取消加工”或者在 xTool S1 上长按旋钮。
